Fertigungsanlage zur Herstellung von gesinterten Kupplungssegmenten:

Aufgabenstellung:

Vorgabe unseres Kunden war, die Herstellung von Kupplungssegmenten, die aus einem auf einem Trägerplättchen aufgelötetem, gesinterten Reibbelag bestehen, zu automatisieren. Ziel der neuen Produktion war, die Kupplungssegmente, entgegen der bisherigen Produktion, mit nur einem Durchlauf durch den Bandofen zu fertigen und damit die Produktionskapazität zu verdoppeln.


Konzept:

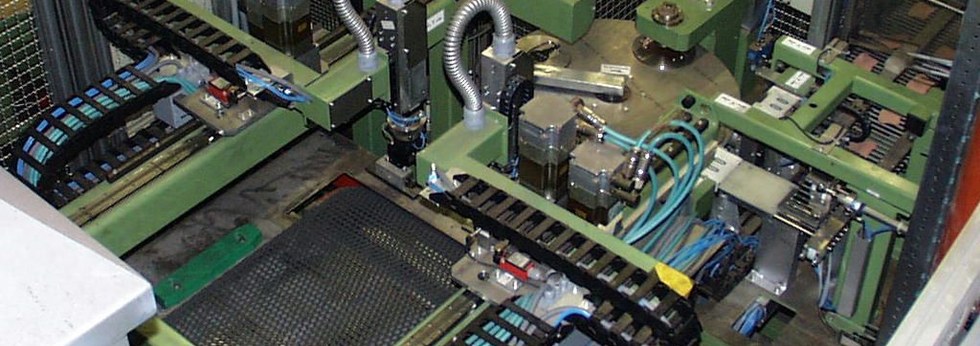

Trägerplättchen werden aus einem Magazin entnommen und mittels Linearroboter auf einem Drehtisch mit umrüstbaren Teileaufnahmen abgesetzt.

Im nachfolgenden Arbeitsgang wird eine Codierung auf diese Plättchen geprägt, ehe diese mit dem prepariertem "Grünling" bestückt werden.

Die Grünlinge ihrerseits gelangen direkt von der Sinterpresse über spezielle Rollenförderer, zu einer Streu und Sprühvorrichtung, wo Lotpulver aufgebracht und haltbar gemacht wird, ehe sie mittels eines weiterer Linearroboters auf den bereitgestellten Trägerelementen abgesetzt werden.

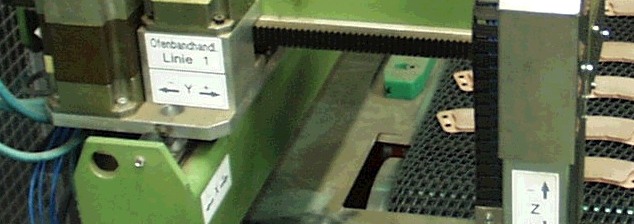

Zwei spiegelbildlich angeordnete Linearroboter mit speziellen Zentriergreifern bringen die fertigen Baueinheiten zum ständig laufenden Ofenband, wobei diese abwechselnd zum Einsatz kommen.

Nach dem Sintervorgang werden die fertigen Kupplungssegmente vom Ofenband entnommen und gestapelt.
